今天河南板式換熱器小編來為大家介紹一下對于板式換熱器我們?nèi)绾芜x型，希望能夠?qū)Υ蠹矣兴鶐椭?/span>

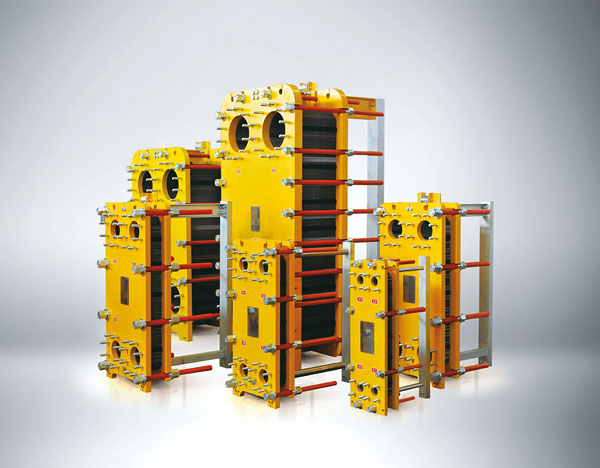

板式換熱器是一種高效緊湊型熱交換設備，它具有傳熱效率高、阻力損失小、結構緊湊、拆裝方便、操作靈活等優點，目前廣泛應用于冶金、機械、電力、石油、化工、制藥、紡織、造紙、食品、城鎮小區集中供熱等各個行業和領域，因此掌握板式換熱器的選型計算對每個工程設計人員都是非常重要的。目前板式換熱器的選型計算一般分為手工簡易算法、手工標準算法及計算機算法三種，以下就三種算法的特點進行簡要的說明。

一、手工簡易算法 計算公式： F=Wq/(K*△T)

     式中  F —換熱面積               m2           Wq—換熱量          W               K —傳熱系數        W/m2·℃

△T—平均對數溫差          ℃

根據選定換熱系統的有關參數，計算換熱量、平均對數溫差，設定傳熱系數，求出換熱面積。選定廠家及換熱器型號，計算板間流速，通過廠家樣本提供的傳熱特性曲線及流阻特性曲線，查出實際傳熱系數及壓降。若實際傳熱系數小于設定傳熱系數，則應降低設定傳熱系數，重新計算。若實際傳熱系數大于設定傳熱系數，而實際壓降大于設定壓降，則應進一步降低設定傳熱系數，增大換熱面積，重新計算。經過反復校核，直到計算結果滿足換熱系統的要求，*終確定換熱器型號及換熱面積大小。這種算法的優點是計算簡單，步驟少，時間短；缺點是結果不準確，應用范圍窄。造成結果不準確的原因主要是樣本所提供的傳熱特性曲線及流阻特性曲線是一定工況條件下的曲線，而設計工況可能與之不符。此外樣本所提供的傳熱特性曲線及流阻特性曲線僅為水―水換熱系統，在使用中有很大的局限性。

以上文章有河南板式換熱器小編整理，如果大家想要詳細了解其它資訊可直接訪問我們這里的網址：http://www.yfntsb.com
